plc在控制系統是基于自動控制技術、微電腦技術、和基于通信技術開發的新一代工業控制器件，plc控制系統種類繁多，型號規格不統一。plc的結構和功能范圍不同。下面小編就為您介紹下西門子plc編程軟件和plc控制系統的分類和安裝注意事項，希望對您有幫助.

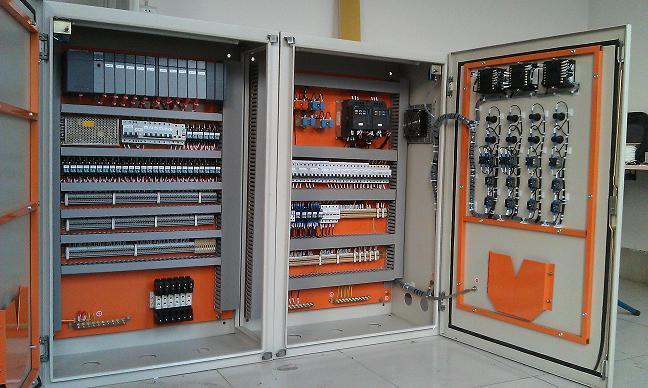

　　一、plc控制系統分類

　　1、用結構形式對plc控制系統進行分類

　　積分型

　　集成結構的可編程控制器將電源、CPU、存儲器和I/O系統集成在一個單元中，稱為基本單元?；締卧且粋€(gè)完整的plc。

　　如果控制點不符合要求，可以重新連接擴展單元。整體結構緊湊，體積小，成本低，安裝方便。

　　組合式

　　組合結構的可編程控制器根據其功能將plc系統的各個部件分為多個模塊，如CPU模塊、輸入模塊、輸出模塊、電源模塊等。各模塊功能相對單一，但模塊類型越來越豐富。例如，一些可編程控制器除了一些基本的I/O模塊外，還具有一些特殊的功能模塊，如溫度檢測模塊、位置檢測模塊、PID控制模塊、通信模塊等。組合結構plc的特點是CPU、輸入和輸出是獨立的模塊。模塊尺寸均勻，安裝整齊，I/O點選擇自由，安裝調試，擴展，維護方便。

　　棧類型

　　重疊結構結合了整體結構緊湊、體積小、安裝方便、I/O點與智能手機配置、安裝整潔的優點。它也由單位組合組成。其特點是CPU有自己獨立的基本單元(由CPU和某些I/O點組成)，其它I/O模塊為擴展單元。在安裝過程中，不使用基板，僅使用電纜連接裝置。每個單元可以一個一個地堆疊起來。系統配置靈活，體積緊湊。

　　2、按I/O點對plc控制系統分類

　　根據I/O點，可分為四類：微型計算機、微型計算機、中型計算機和大型計算機。

　　(1)微機

　　I/O點數小于64，程序存儲容量小于1千字節。它具有邏輯運算、定時和計數功能。

　　(2)微型計算機

　　I/O點在64到256之間，程序存儲容量小于3.6千字節。它不僅具有邏輯運算、定時、計數等基本功能，還具有少量的模擬量輸入輸出、通信等功能。大多數結構形式都是整體的。

　　(3)中型機械

　　I/O點介于256和2048之間，程序存儲容量小于13千字節?？梢詫?shí)現復雜的系統控制。中型機器的結構大多是模塊化的。

　　(4)主機

　　I/O點數超過2048個，程序的存儲容量超過13千字節。強大的通訊組網功能，可與計算機形成分布式控制系統，并可實現大規模的過程控制，形成全廠自動化網絡。主機的結構大多是模塊化的。

　　3、按功能對plc控制系統分類

　　plc的功能不同，大致分為低級機、中級機和高級機。

　　(1)低級機械

　　低級計算機主要依靠邏輯運算來實現順序控制、狀態控制、定時和計數控制。有些具有少量的模擬I/O數據傳輸和通信功能。

　　(2)中檔機

　　中檔計算機擴大了低級計算機的定時和計數范圍，加強了開關量和模擬量的控制，提高了整數和浮點運算、數字轉換、中斷控制等數字運算能力，增強了通信組網功能?？捎糜谛⌒瓦B續生產過程的復雜邏輯控制和閉環調節控制。

　　(3)高端機

　　在中程計算機的基礎上，擴展了功能操作、數據管理、中斷控制、智能控制、遠程控制等功能，進一步增強了通信組網功能。高端機適用于大型過程控制。

　　4、按制造商對plc控制系統分類

　　目前，生產plc控制系統的工廠很多。但是沒有太多的大、中、小和微型產品可以一起生產。在中國市場占有率較高的更有影響力的公司有：

　　西門子德國：有西門子plc編程軟件S5系列產品。有S5-95U、100U、115U、135U、155U，135U、155U為主機，控制點6000多個，模擬通道300多個。近年來，西門子plc編程軟件已經推出了S7系列機器，包括S7-200(小型)、S7-300(中型)和S7-400(大型)。性能比S5好得多。

　　日本歐姆龍公司：有CPM1A、P、H、CQM1、CVM、CV、HA、F等。它具有大、中、小、微的優勢，特別是在中、小、微方面。它在中國和世界市場占有相當大的份額。

　　日本三菱公司(Mitsubishi Company of Japan)的可編程邏輯控制器也被提前推向中國。其小型機F1在我國早期得到了廣泛的應用，隨后又引進了FX2，大大提高了其性能。其中大型計算機有A系列、AIS系列、AZC系列、A3A系列等。

　　GE-FANAC 90-70是美國GE公司和日本FANAC的合資企業，也非常有吸引力。據報道。它有25個特點。例如，使用軟設置而不是硬設置、結構化編程、多種編程語言等等。它有914781/782、771/772、731/732等型號。此外，還有90-30系列中型機器，344、331、323、321機型，90-20系列小型機器，211機型。

　　施耐德的984也很有名。其中，E984-785可安裝31個遠程站點，總控制規?？蛇_(dá)到63535點。小則緊湊，如984-120，控制點256，介于最大和最小之間，共有20多個型號。最近，Twido系列plc已經推出，有10、16、20、24和40幾種規格。

　　AB(Alien Bradley)公司成立于1903年，在全球擁有20多家子公司和10多個生產基地?？删幊炭刂破饕彩且粋€(gè)重要的產品。它的plc-5系列非常有名，下面有plc-5/10，plc-5/11，…超過250種plc-5。此外，它還擁有微型plc、Controlgix系列和SLC-500系列。有三種配置，20、30和40個I/O配置選項，I/O點分別為12/8、18/12和24/16。

　　二、西門子plc編程軟件安裝及注意事項：

　　1、輔助電源功率小，只能驅動低功率設備(光電傳感器等)。

　　2、通用plc有一定數量的占用點(即空地址終端)，不接線路;

　　3、plc中存在I/O響應延遲，特別是在快速響應設備中。

　　4、輸出有繼電器型、晶體管型(適用于高速輸出)和輕負載(LED指示燈等)。

　　5、輸入/斷開時間比plc掃描時間長。

　　6、plc的輸出電路中沒有保護，所以外部電路中應串聯使用保險絲等保護裝置，防止負載短路對plc造成損壞。

　　7、不要將交流電源線連接到輸入終端，以免燒毀plc。

　　8、接地端子應獨立接地，不得與其他設備接地端子串聯，接地線切割面不小于2平方毫米;

　　9、輸入、輸出信號線應盡量分開，不得與同一管道內的電源線捆綁在一起，以免干擾信號和誤操作;信號傳輸線應屏蔽和接地;為保證信號可靠性，輸入、輸出線一般應控制在20米以?xún)?nèi)。膨脹電纜應遠離電力線路和高壓設備，因?yàn)樗鼈円资茉肼暫碗姎飧蓴_。等等。
